Luogo di origine: | La Cina |
---|---|
Marca: | Runpaq |
Certificazione: | CE |
Numero di modello: | 60P-T2-15-2 |
Quantità di ordine minimo: | 50 pezzi |
Prezzo: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Imballaggi particolari: | scatola + cartone + pallet del maste |
Tempi di consegna: | 15-21 giorni |
Termini di pagamento: | L/C, T/T, D/A, D/P, Western Union |
Capacità di alimentazione: | 200000 insiemi/mese |
Diametro: | Diametro completo o ridurre porto: DN8-32 | Pressione del lavoro: | Mpa 10bar/PN10/1,0/150 PSI |
---|---|---|---|
corrente del lavoro: | <80 mA=""> | Tensione: | DC5V/DC12-24V/AC85-230V/AC220V |
Coppia di torsione: | 6 NM | Apra/tempo vicino: | < 5="" seconds=""> |
Nome di prodotto: | valvola motorizzata di riscaldamento a pavimento; valvola di zona di riscaldamento a pavimento | Applicazione: | HVAC, riscaldamento di Hydronic e raffreddarsi, caldaia, sistemi geotheramal con le pompe di calore |
Evidenziare: | valvola di zona del riscaldamento centrale dN15,Valvola a due fori di zona di 6 nanometro,valvola a due fori di zona dN15 |

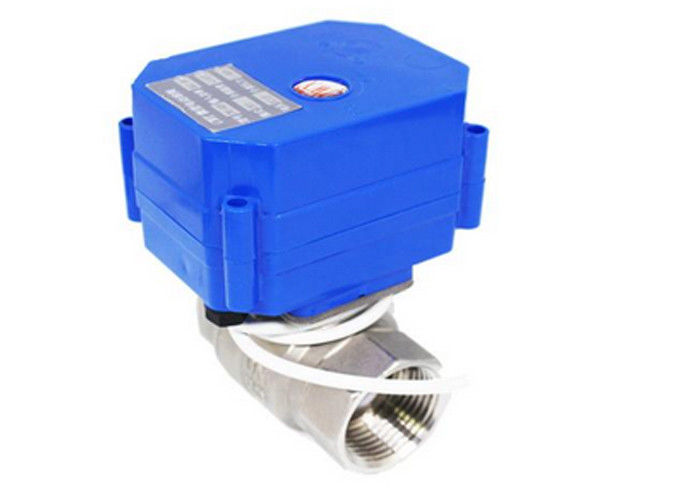

valvole di riscaldamento di zona centrale con il motore dell'azionatore della valvola motorizzato 2 porti/CC, dN15
Descrizione di prodotto
Le valvole di zona sul riscaldamento centrale e sui sistemi di raffreddamento, le caldaie di riscaldamento, controlla il calore o l'acqua fredda dell'acqua calda. In tutti i casi, quando la valvola di regolazione di zona è completamente aperta, «un commutatore dell'estremità» dentro la valvola dice la circolatore del sistema di riscaldamento di cominciare il funzionamento, inducente l'acqua calda ad attraversare la zona.

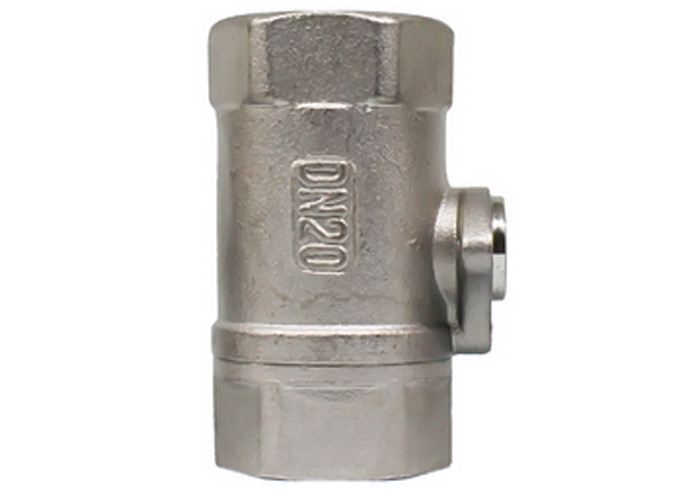

La nostra valvola di regolazione di zona è una gamma di valvola motorizzata bidirezionale di zona, che è con l'azionatore del motore per uso nel riscaldamento e nel sistema di raffreddamento. La valvola a sfera d'ottone o inossidabile è disponibile in DN15-32, PN10 con il collegamento del filo. L'azionatore è controllato da un segnale di 2 punti ed è raccomandato per la funzione inserita/disinserita, disponibile per CA 230V, 50/60Hz o alimentatore in CC.
Caratteristiche
Applicazione
Vantaggi
No. | I nostri | Prodotti normali |
Guarnizione dell'asse della valvola | Guarnizioni quadruple | Guarnizioni doppie |
Guarnizione del dado | Rivestimento anaerobico eccellente automatico della colla, rafforzamento coerente di coppia di torsione | Colla anaerobica manuale, irregolarmente, rafforzamento non coerente di coppia di torsione |
Guarnizione fra il corpo di valvola e l'alloggio | Scanalatura di guarnizione | nessuno |
Coppia di torsione | Uniformemente e luce | Pesante, non coerente |
Drenaggio | Sì | nessuno |
Dati tecnici
Modello | 60P |
Amp del lavoro (mA) | Max100mA (CR04 eccetto Max150mA) |
Protezione | IP65 |
Potere (w) | <5> |
Azioni la pressione (Mpa) | PN10 |
Coppia di torsione (nanometro) | 6 |
Gamma del diametro | DN8-32 |
Apra/(s) vicino | < 8s=""> |
Volt del lavoro. (v) | DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V |
Impiegati di media (℃) | 0-90 |
Controllo | CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06 |
Materiale del corpo di valvola | Porto del collegamento | Diametro | D | L | H | W |
(millimetro) | (Chilogrammo) | |||||
Ottone | Sia diametro completo del filo femminile | DN8 | 8 | 46 | 31 | 0,402 |
DN15 | 15 | 57 | 38 | 0,478 | ||
DN20 | 20 | 71 | 45 | 0,559 | ||
DN25 | 23,5 | 72 | 49 | 0,648 | ||
Sia diametro riduttore femminile | DN10 | 8 | 46 | 31 | 0,401 | |
DN20 | 15 | 66 | 38 | 0,493 | ||
DN25 | 20 | 72 | 47 | 0,653 | ||
DN32 | 25 | 86 | 60 | 0,865 | ||
un verticale di 3 modi | DN15 | 12 | 63 | 49 | 0,48 | |
DN20 | 15 | 66 | 53 | 0,537 | ||
CPVC | Sia filo maschio | DN15 | 15 | 60 | 47 | 0,357 |
DN20 | 20 | 72 | 51 | 0,385 | ||
Ottone | orizzontale a tre corsie | DN8 | 6 | 52,6 | 39 | 24,5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63,5 | 44 | ||
DN25 | 15 | 97 | 68,5 | 43,5 |
Cablaggio delle opzioni
1. L'interruttore di collegamento DA APRIRSI, la valvola si apre, convincendo la posizione, automaticamente spenta, la valvola per rimanere completamente posto vacante
2. L'interruttore DA CHIUDERSI, la fine del collegamento della valvola, ottenente la posizione, automaticamente spenta, la valvola rimane la posizione laterale dei passaggi (completamente chiusa)
1. L'interruttore di collegamento DA APRIRSI, la valvola si apre, convincendo la posizione, automaticamente spenta, la valvola per rimanere completamente posto vacante
2. L'interruttore del collegamento al CHIUSO A, la fine della valvola, ottenente la posizione, automaticamente spenta, la valvola rimane la posizione laterale dei passaggi (completamente chiusa)
Nota: AC24V/AC220V può essere usato soltanto per le valvole elettriche di serie 50K
1. L'interruttore di collegamento DA APRIRSI, la valvola si apre, ottenendo la posizione ed automaticamente spento, la valvola rimane
completamente posto vacante
2. Staccando l'interruttore PER CHIUDERSI, la valvola si chiude, ottenendo la posizione ed automaticamente spento, la valvola rimane posizione completamente vicina
Nota: Come lo spento e la valvola sia automaticamente di ritorno e RD/G (B)/Y (B) 3 cavi non possono essere accesi insieme tenere la cassaforte della valvola
1. L'interruttore di collegamento, la valvola si apre, ottenendo la posizione, automaticamente spenta, la valvola rimane completamente posto vacante
2. Staccando l'interruttore, la valvola si chiude, ottenendo la posizione, automaticamente spenta, la valvola rimane posizione completamente vicina
Nota: Quando il potere è tensione di CC ed i cavi rossi è «+», il cavo blu è «—»
1. SW1 aperto, SW2 aperto, fine completa della valvola, ottenente la valvola di posizione rimane posizione completamente vicina
2. SW1 la fine, SW2 aperto, gradi aperto della valvola 30, ottenenti la valvola di posizione rimane una posizione aperta di 30 gradi
3. SW2 la fine, SW1 aperto, gradi aperto della valvola 60, ottenenti la valvola di posizione rimane una posizione aperta di 60 gradi
4. SW1 la fine, SW2 la fine, valvola completamente aperta, ottenente la valvola di posizione rimane completamente posto vacante
1. L'interruttore di collegamento, la valvola si apre, ottenendo la posizione, automaticamente spenta, la valvola rimane completamente posto vacante
2. Staccando l'interruttore, la fine della valvola, ottenente la posizione, automaticamente spenta, la valvola rimane posizione completamente vicina
1. Il collegamento dell'interruttore, la valvola aperta, ottenendo la posizione e lo spento automaticamente, la valvola rimangono posizione completamente aperta/vicina
2. Il distacco dell'interruttore, la fine della valvola, ottenendo la posizione e spegnere automaticamente, la valvola rimangono posizione completamente aperta/vicina
1. L'interruttore ed APERTO di collegamento, la valvola si apre, ottenendo alla posizione l'uscita verde del cavo il segnale di OLS, il regolatore verifica il segnale OLS, collega l'interruttore PER FERMARSI, la valvola si ferma e rimane completamente posto vacante
2. L'interruttore e la FINE di collegamento, la fine della valvola, ottenente alla posizione l'uscita rossa del cavo il segnale di CLS, il regolatore verifica il segnale CLS, collegano l'interruttore PER FERMARSI, la valvola si ferma e rimane posizione completamente vicina,
Nota: Assicuri prego i cavi di segnale «rossi», «nero» e «verde» sia collegato inizialmente, quindi colleghi i cavi di potere «gialli» e «il blu»
