Luogo di origine: | La Cina |
---|---|
Marca: | Runpaq |
Certificazione: | CE, EXD |
Numero di modello: | YF-SP15 |
Quantità di ordine minimo: | 1 |
Prezzo: | USD280 (1-5 sets) / USD240 (>5 sets) |
Imballaggi particolari: | Cartone/caso di legno |
Tempi di consegna: | 10-15 giorni |
Termini di pagamento: | T/T, L/C, D/A, D/P, Western Union |
Capacità di alimentazione: | 2000 insiemi al mese |
potere: | 24VDC, 100-240VAC, 12-36VDC | Nome di prodotto: | metro di scorrimento dell'acqua, sensore elettromagnetico del misuratore di portata |
---|---|---|---|
Media liquidi: | liquido conduttivo, acqua | Uscita: | 4-20 mA, impulso, frequenza |
Comunicazione: | Modbus RS485, bacnet, Mbus, GPRS | Temperatura media: | -20℃~+120℃, -20°C - +180 °C, ≤120℃, -40~180℃ |
Medium: | acqua, acqua di mare, liquido conduttivo, liquido, conducibilità >0.5μs/cm2 | Uso: | sistema di riscaldamento, HVAC, acque luride, acque reflue, STP, ETP |
Evidenziare: | trasmettitore di flusso elettromagnetico del porto del filo,Trasmettitore di flusso elettromagnetico DN15,amperometro elettromagnetico del porto del filo |

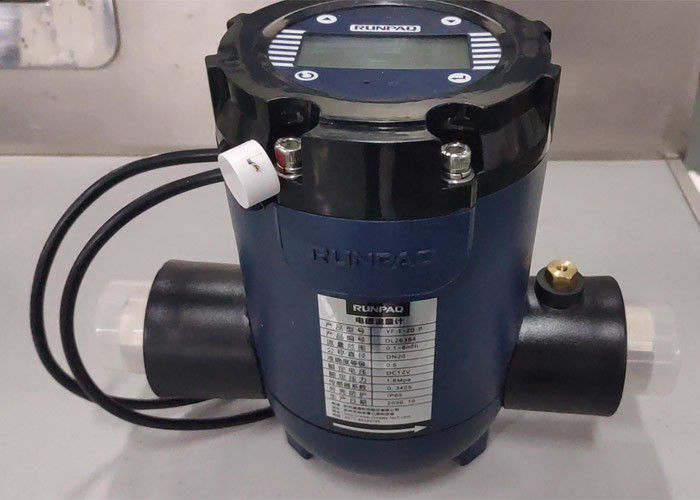

metro elettromagnetico di scorrimento dell'acqua, contatore di calore elettromagnetico, porto DN15 del filo
Descrizione
Il nostro trasmettitore di flusso elettromagnetico della nuova generazione, con il calcolatore irregolare e robusto di energia che è ideale per le installazioni commerciali ed industriali con una vasta gamma di possibilità di comunicazione. Soddisfa le condizioni IP67 garantisce che il metro è resistente spolverare, umidità e l'acqua, assicurandosi che non importa come ostile le circostanze, il metro continueranno esattamente a misurare.
Il calcolatore può essere indicato a distanza facendo uso di un'ampia varietà di metodi di comunicazione, alcuni di cui sono insiti quali uscita pulsata e 4 uscite analogiche.
È un calcolatore di qualità superiore di energia termica per le applicazioni industriali. Efficacemente protettivo da polvere ed umidità ed esposizione retroilluminata. Una vasta gamma di funzioni incorporate rende a questo metro di energia una singola soluzione della scatola.
Teoria di misura

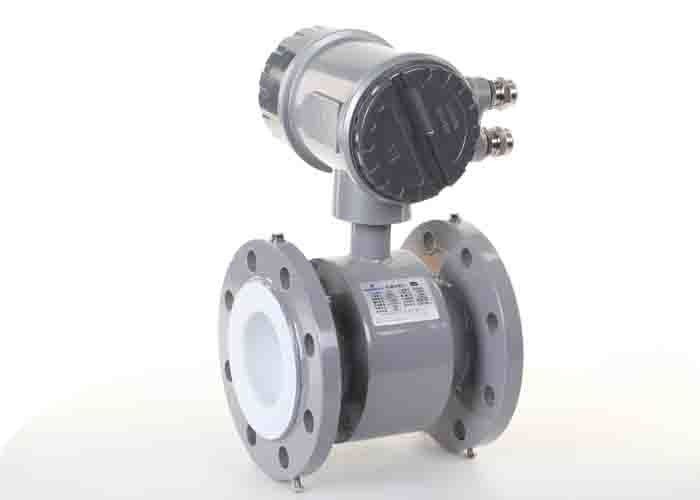

Il flussometro elettromagnetico flangiato per uso nella misura volumetrica di liquido conduttivo, come le applicazioni municipali o industriali delle acque reflue e dell'acqua in quali metri dell'elica sono stati utilizzati tipicamente nel passato. Senza le parti mobili e gli elettrodi destinati per scoraggiare sporcare, il magmeter di IYF richiede la manutenzione minima nelle applicazioni in cui i detriti o la sabbia impedirebbero i metri dell'elica. Non c'è rotore da smettere di girare o cuscinetti per consumare.
Esternamente è alimentato con 100-240VAC o 24 VCC. I requisiti di potere basso inoltre lo rendono ideale per le alimentazioni solari e comparabili. L'indicazione totale è standard, come è un'uscita semi conduttrice l'impulso/frequenza/4-20mA, che permette il collegamento ad un registratore automatico di dati. L'alloggio dell'esposizione può essere integrato o a distanza. Un cavo schermato dell'uscita impulso/di potere con il collegamento di BACCANO è incluso con il metro.
Caratteristiche
Applicazioni
ACQUA MUNICIPALE
LIQUIDO INDUSTRIALE
ACQUA DI SCARICO
IRRIGAZIONE
PRODOTTI CHIMICI
ALIMENTAZIONE ELETTRICA
PRODOTTI FARMACEUTICI
ALIMENTO
PAPIRI
MINIERE METALLURGICHE
Dati tecnici
Nome di prodotto | Flussometro elettromagnetico | ||
Tipo di prodotto | Locale|esposizione compatta | Esposizione a distanza | Convertitore di segnale |
Modello | IYF-E | IYF-F | IRT |
Diametro del tubo (millimetri) | DN10-DN2000 | ||
Alimentazione elettrica | 100-240 VCA/18-36 VCC | ||
Accuratezza | + 0,5% | + 0,5% | + 0,5% |
Consumo di energia | <6w> | <6w> | <6w> |
Valutazione di recinzione | IP65 | IP68 | IP65 |
Temperatura liquida | -25-120℃ | -25-120℃ | -25-120℃ |
Temperatura ambiente | -25-50℃ | -25-50℃ | -25-50℃ |
Umidità relativa | 10-90% | 10-90% | 10-90% |
Rapporto del tester | 1:100 | 1:100 | 1:100 |
Direzione di scorrimento | flusso di Bi-direzione | flusso di Bi-direzione | flusso di Bi-direzione |
Comunicazione | RS485/Bacnet | RS485/Bacnet | RS485/Bacnet |
Uscita del segnale | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency |
Accuratezza
Diametro del tubo (millimetri) | Velocità (m/s) | Accuratezza |
3-20 | <0> | + 0,25% FS |
0.3-1 | + lettura 1,0% | |
1-15 | + 0,25% letture | |
25-600 | 0.1-0.3 | + 0,25% FS |
0.3-1 | + 0,5% letture | |
1-15 | + 0,3% letture | |
700-3000 | <0> | + 0,25% FS |
0.3-1 | + lettura 1,0% | |
1-15 | + 0,25% letture |
Selezione di modello
Avviso sulla selezione di tipo locale e di tipo a distanza:
Il tipo a distanza significa che l'esposizione del convertitore e del trasmettitore è montata nelle posizioni differenti, ha suggerito di selezionare
la ripresa esterna scrive nelle seguenti circostanze:
Nessun | Modello | ||||||||
YF | Flussometro elettromagnetico | ||||||||
TF | Turbina | ||||||||
VF | Votex | ||||||||
LX | Ruota della pala | ||||||||
T | Ultrasonico | ||||||||
Modo di esposizione di E/F | E: esposizione compatta/locale, F: esposizione a distanza | ||||||||
Diametro del tubo | Tipo (millimetri) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Codice | Accuratezza | ||||||||
1 | + 0,5% FS | ||||||||
2 | + FS 1,0% | ||||||||
3 | + 0,2% FS | ||||||||
Codice | Tipo | ||||||||
N | Convertitore: 12/24 VCC, uscita di impulso | ||||||||
Trasmettitore: 24VDC, outpt 4-20mA | |||||||||
B | Intelligente, batteria del leone, nessun'esposizione locale | ||||||||
G | L'esposizione astuta e locale, 4-20mA ha prodotto | ||||||||
C1 | Esposizione astuta e locale, RS485 | ||||||||
C2 | Esposizione astuta e locale, HART | ||||||||
Codice | Tipo | ||||||||
S | Alloggio di acciaio al carbonio | ||||||||
L | Alloggio di acciaio inossidabile | ||||||||
G | Alloggio ad alta pressione | ||||||||
HL | elettrodo 316L | ||||||||
HTi | Elettrodo di titanio | ||||||||
HTa | Elettrodo di Tantlum | ||||||||
HC | Elettrodo di Hastelloy-C | ||||||||
L1 | Media liquidi | ||||||||
L2 | Media del gas | ||||||||
P | Compensazione di pressione | ||||||||
T | Compensazione di temperatura | ||||||||
Pinta | Pressure&Temp. Compensazione | ||||||||
F | Fodera di PTFE | ||||||||
X | Manicotto di gomma | ||||||||
Campione: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, esposizione locale, diametro: 100mm, + 0.5%FS, alloggio di acciaio al carbonio, astuto, 4-20mA outpt, RS485, 316L elettrodi, metro liquido di media, fodera di PTFE |
Liquido di conteggio applicabile:
misurare Non applicabile mediale
Diametro del tubo, flusso espiratorio e dimensione del prodotto
Diametro | Flusso espiratorio (m3/h) | Dimensione del prodotto (millimetri) | |||||
(millimetro) | Normale | Min | Massimo | L | D | H | H1 |
15 | 1,5 | 0,06 | 9,5 | 150 | 95 | 272 | 254 |
20 | 2,5 | 0,11 | 16,9 | 105 | 277 | 254 | |
25 | 3,5 | 0,18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43,6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67,8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106,0 | 200 | 165 | 318 | 294 |
65 | 25 | 1,19 | 179,1 | 185 | 337 | 313 | |
80 | 40 | 1,81 | 271,4 | 200 | 352 | 326 | |
100 | 60 | 2,83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4,42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6,36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11,3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25,43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45,22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Applicazioni industriali
Prodotto chimico | Alimento & bevanda | Cartiera |
Metallurgia | Protezione dell'ambiente | Idraulico |
Estrazione mineraria | Inossidabile | Petrolio |
Farmacia | Condizionatore d'aria | Stabilimento di trasformazione efluente |
Desalificazione dell'acqua di mare | Farmacia | Trattamento delle acque |
Vantaggio competitivo
Dimostrazione dei dettagli
Linea d'acciaio di calibratura del trasformatore del PWB del silicio interno di produzione
Come utilizzare il misuratore di portata magnetico
I flussometri elettromagnetici misurano la velocità dei liquidi conduttivi in tubi, quali l'acqua, gli acidi, la sostanza caustica ed i residui. I flussometri magnetici possono misurare correttamente quando la conduttività elettrica del liquido è maggior di circa 5μS/cm. Stia attento perché usando i flussometri magnetici sui liquidi con la conducibilità bassa, quale l'acqua deionizzata, di acqua d'alimentazione della caldaia, o gli idrocarburi, può indurre il flussometro a spegnere e misurare il flusso nullo.
