Luogo di origine: | La Cina |
---|---|
Marca: | Runpaq |
Certificazione: | CE |
Numero di modello: | 20P1D-T2-15-2 |
Quantità di ordine minimo: | 50 pezzi |
Prezzo: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Imballaggi particolari: | scatola + cartone + pallet del maste |
Tempi di consegna: | 15-21 giorni |
Termini di pagamento: | L/C, T/T, D/A, D/P, Western Union |
Capacità di alimentazione: | 200000 insiemi/mese |
Diametro: | DN15-DN40 (bidirezionale o a tre corsie) | corrente del lavoro: | <80 mA=""> |
---|---|---|---|
Tensione: | DC5V/DC12V | potere: | di meno che 2W |
Coppia di torsione: | 2nm | Apra/tempo vicino: | < 7="" seconds=""> |
Nome di prodotto: | valvole di zona di riscaldamento centrale | Uso: | Riscaldamento di Hydronic, raffreddantesi, HVAC, caldaia, sistemi geotheramal con le pompe di calore |
Evidenziare: | valvola di zona della battiscopa,Valvola di zona della battiscopa di DC12V,Valvola di zona di modo di DC12V 3 |

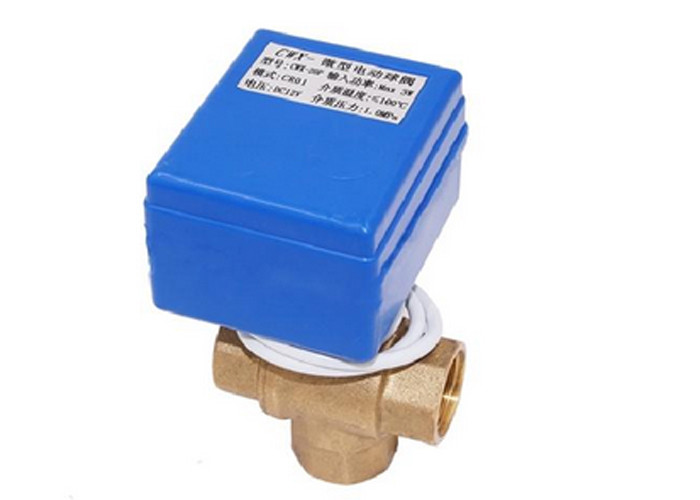

3 valvole per il riscaldamento della battiscopa, valvole di riscaldamento di zona di modo di zona con il motore dell'azionatore
Descrizione di prodotto
In un riscaldamento centrale ed in un sistema di raffreddamento, la valvola di regolazione di zona è un commutatore che fa parte dello scorrimento dell'acqua, sistema di protezione antincendio in una costruzione. Il suo scopo principale di regolare scorrimento dell'acqua «nelle zone» designate o nelle aree ed in alcune costruzioni, dai pavimenti/livelli, così nominati valvola di regolazione di zona. La nostra valvola di regolazione di zona è un sistema destinato per separare l'area nel caso di manutenzione e per ottenere l'indicazione della zona differente. Le valvole di regolazione d'ottone di zona delle nostre, sono disponibili da DN15 a DN32 e molte porti differenti del collegamento del filo.
Caratteristiche
1. Portata lunga estrema di tempo di impiego;
2. La provvigione supplementare manuale, la valvola può essere azionata quando interruzione di corrente;
3. Mini dimensione e indicatore di posizione
4. Buona prestazione di sigillamento, recinzione IP65
Applicazione
Vantaggi
No. | I nostri | Prodotti normali |
Guarnizione dell'asse della valvola | Guarnizioni quadruple | Guarnizioni doppie |
Guarnizione del dado | Rivestimento anaerobico eccellente automatico della colla, rafforzamento coerente di coppia di torsione | Colla anaerobica manuale, irregolarmente, rafforzamento non coerente di coppia di torsione |
Guarnizione fra il corpo di valvola e l'alloggio | Scanalatura di guarnizione | nessuno |
Coppia di torsione | Uniformemente e luce | Pesante, non coerente |
Drenaggio | Sì | nessuno |
Dati tecnici
Modello | 20P-1.0A |
Amp del lavoro (mA) | 80 massimi |
Protezione | IP65 |
Potere (w) | <2> |
Azioni la pressione (Mpa) | PN10 |
Coppia di torsione (nanometro) | 2 |
Gamma del diametro | DN8-32 (diritto); DN15-20 (T, a tre corsie) |
Apra/(s) vicino | Diritto: < 7s=""> |
Volt del lavoro. (v) | DC3-6V, DC12V |
Impiegati di media (℃) | 0-90 |
Controllo | CR01, CR02, CR05 |
Materiale del corpo di valvola | Porto del collegamento | Diametro | D | L | H | W |
(millimetro) | (Chilogrammo) | |||||
Ottone | Sia diametro completo del filo femminile | DN8 | 8 | 46 | 31 | 0,232 |
DN10 | 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
verticale a tre corsie | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
filo del Femminile-maschio | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Sia filo maschio | DN15 | 15 | 68 | 38 | 0,299 |
Cablaggio delle opzioni
1. L'interruttore di collegamento DA APRIRSI, la valvola si apre, convincendo la posizione, automaticamente spenta, la valvola per rimanere completamente posto vacante
2. L'interruttore DA CHIUDERSI, la fine del collegamento della valvola, ottenente la posizione, automaticamente spenta, la valvola rimane la posizione laterale dei passaggi (completamente chiusa)
1. L'interruttore di collegamento DA APRIRSI, la valvola si apre, convincendo la posizione, automaticamente spenta, la valvola per rimanere completamente posto vacante
2. L'interruttore del collegamento al CHIUSO A, la fine della valvola, ottenente la posizione, automaticamente spenta, la valvola rimane la posizione laterale dei passaggi (completamente chiusa)
Nota: AC24V/AC220V può essere usato soltanto per le valvole elettriche di serie 50K
1. L'interruttore di collegamento, la valvola si apre, ottenendo la posizione, automaticamente spenta, thevalve rimane completamente posto vacante
2. Staccando l'interruttore, la fine della valvola, ottenente la posizione, automaticamente spenta, la valvola rimane la posizione laterale dei passaggi (completamente chiusa)
Nota: Quando il potere è tensione di CC ed i cavi rossi è «+», il cavo blu è «—»
1. Il collegamento dell'interruttore, la valvola aperta, ottenendo la posizione e lo spento automaticamente, la valvola rimangono posizione completamente aperta/vicina
2. Il distacco dell'interruttore, la fine della valvola, ottenendo la posizione e spegnere automaticamente, la valvola rimangono posizione completamente aperta/vicina
1. L'interruttore ed APERTO di collegamento, la valvola si apre, ottenendo alla posizione l'uscita verde del cavo il segnale di OLS, il regolatore verifica il segnale OLS, collega l'interruttore PER FERMARSI, la valvola si ferma e rimane completamente posto vacante
2. L'interruttore e la FINE di collegamento, la fine della valvola, ottenente alla posizione l'uscita rossa del cavo il segnale di CLS, il regolatore verifica il segnale CLS, collegano l'interruttore PER FERMARSI, la valvola si ferma e rimane posizione completamente vicina,
Nota: Assicuri prego i cavi di segnale «rossi», «nero» e «verde» sia collegato inizialmente, quindi colleghi i cavi di potere «gialli» e «blu».
