Valvole di riscaldamento motorizzate inossidabili di zona SS304 con il motore dell'azionatore di CC

Vlaves di riscaldamento di zona PN10, valvola a sfera inossidabile SS304, con il motore dell'azionatore di CC

Descrizione di prodotto

Le nostre valvole di zona sono valvola a sfera inossidabile o d'ottone consistita di e motore elettrico dell'azionatore da CC o da CA. Fornisce il controllo di accensione, normalmente aperto o normalmente chiuso nei sistemi hydronic chiusi. Le mini valvole a sfera motorizzate possono essere utilizzate in un'ampia varietà di riscaldamento e di applicazioni di raffreddamento di condensazione, soprattutto progettata per uso con la battiscopa, i ventilconvettori, i radiatori, i convettori, gli operatori dell'aria, le pompe di calore e le applicazioni radianti.

Caratteristiche

1. Riduttore tutto di metallo dell'ingranaggio.

2. La coppia di torsione dell'uscita è grande, particolarmente per la rete di tubazioni con la larga scala.

3. Struttura di piccola dimensione e compatta, aspetto compatto e vari metodi dell'assemblea.

4. La progettazione brevettata del corpo della anti-scala della tecnologia può ritardare il tempo di rappresentazione in scala.

5. Buona prestazione di sigillamento, grado di sigillatura IP65.

Applicazione

Vantaggi

• Corpo di valvola di Sturday con progettazione ragionevole della struttura e migliore materiale da usare

Dati tecnici

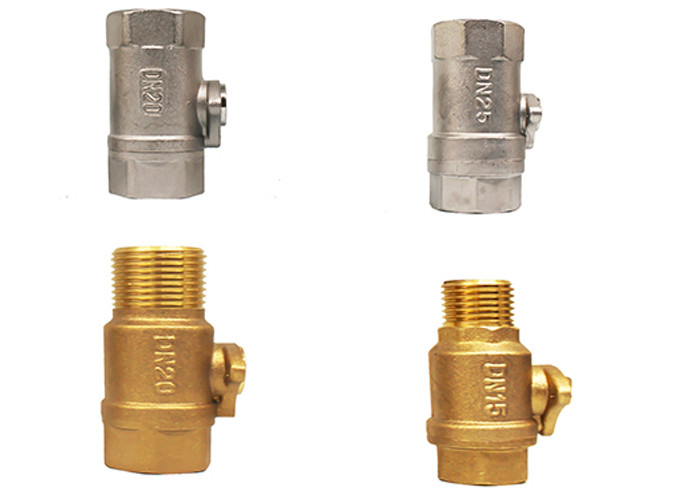

Materiale del corpo di valvola	Porto del collegamento	Diametro	D	L	H	W
			(millimetro)			(Chilogrammo)
Ottone	Sia diametro completo del filo femminile	DN8	8	46	31	0,232
		DN10	8	46	31	0,231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478

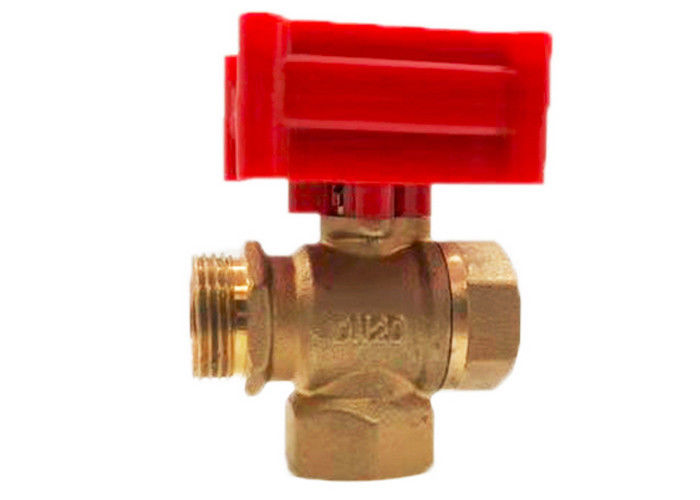

	verticale a tre corsie	DN15	12	63	49	0,31
		DN20	15	66	53	0,367
	filo del Femminile-maschio	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Sia filo maschio	DN15	15	68	38	0,299

Cablaggio delle opzioni

• Due cavi e polarità inversa (DC3-6V/DC12V)

1. L'interruttore di collegamento DA APRIRSI, la valvola si apre, convincendo la posizione, automaticamente spenta, la valvola per rimanere completamente posto vacante

2. L'interruttore DA CHIUDERSI, la fine del collegamento della valvola, ottenente la posizione, automaticamente spenta, la valvola rimane la posizione laterale dei passaggi (completamente chiusa)

• Tre cavi e due punti di controllo (DC3-6V/DC12V)

1. L'interruttore di collegamento DA APRIRSI, la valvola si apre, convincendo la posizione, automaticamente spenta, la valvola per rimanere completamente posto vacante

2. L'interruttore del collegamento al CHIUSO A, la fine della valvola, ottenente la posizione, automaticamente spenta, la valvola rimane la posizione laterale dei passaggi (completamente chiusa)

Nota: AC24V/AC220V può essere usato soltanto per le valvole elettriche di serie 50K

• Un micro conntroller di cinque cavi con risposte del segnale (DC3-6V/12V)

1. L'interruttore ed APERTO di collegamento, la valvola si apre, ottenendo alla posizione l'uscita verde del cavo il segnale di OLS, il regolatore verifica il segnale OLS, collega l'interruttore PER FERMARSI, la valvola si ferma e rimane completamente posto vacante

2. L'interruttore e la FINE di collegamento, la fine della valvola, ottenente alla posizione l'uscita rossa del cavo il segnale di CLS, il regolatore verifica il segnale CLS, collegano l'interruttore PER FERMARSI, la valvola si ferma e rimane posizione completamente vicina,

Nota: Assicuri prego i cavi di segnale «rossi», «nero» e «verde» sia collegato inizialmente, quindi colleghi i cavi di potere «gialli» e «blu».
