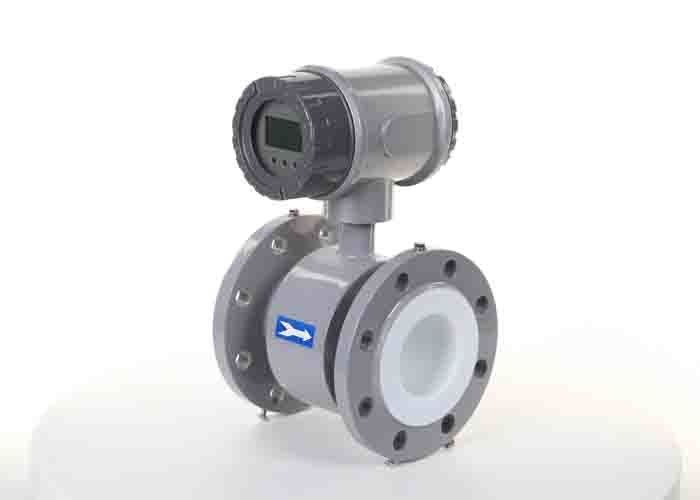

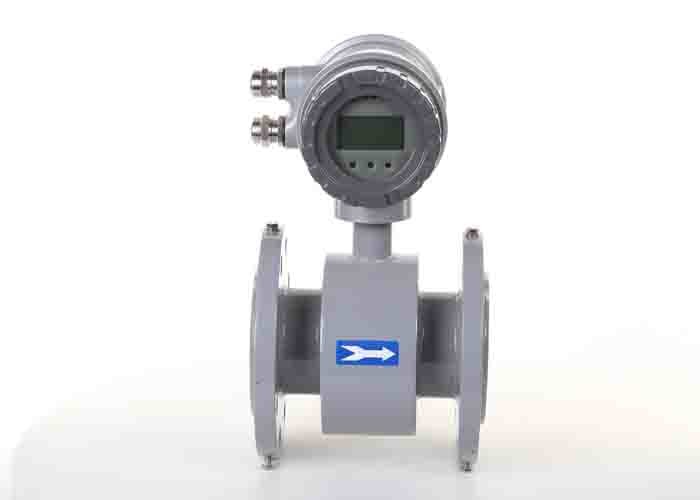

24VDC contatore per acqua elettromagnetico industriale, flussometro elettromagnetico flangiato

Ebanite elettromagnetica industriale della fodera del misuratore di portata dell'acqua di scarico del contatore



Descrizione

Il flussometro elettromagnetico flangiato per uso nella misura volumetrica di liquido conduttivo, come le applicazioni municipali o industriali delle acque reflue e dell'acqua in quali metri dell'elica sono stati utilizzati tipicamente nel passato.



Caratteristiche

• Virtualmente nessuna perdita di pressione
• Adatto misurare per vasta gamma dei media liquidi conduttivi
• Nessun parti mobili
• Collegamento del porto delle flange
• Norma RS485
• Adatto a diametro p dei tubi a 2000 millimetri
• Grande rapporto del tester
• Alta precisione
• 4 all'uscita di 20 mA/frequenza/impulso

Dimostrazione dei dettagli

Produzione interna del PWB                                    Trasformatore d'acciaio del silicio                                     Linea di calibratura





Dati tecnici

Nome di prodotto	Flussometro elettromagnetico
Tipo di prodotto	Locale|esposizione compatta	Esposizione a distanza	Convertitore di segnale
Modello	IYF-E	IYF-F	IRT
Diametro del tubo (millimetri)	DN10-DN2000
Alimentazione elettrica	100-240 VCA/18-36 VCC
Accuratezza	+ 0,5%	+ 0,5%	+ 0,5%
Consumo di energia	<6w>	<6w>	<6w>
Valutazione di recinzione	IP65	IP68	IP65
Temperatura liquida	-25-120℃	-25-120℃	-25-120℃
Temperatura ambiente	-25-50℃	-25-50℃	-25-50℃
Umidità relativa	10-90%	10-90%	10-90%
Rapporto del tester	1:100	1:100	1:100
Direzione di scorrimento	flusso di Bi-direzione	flusso di Bi-direzione	flusso di Bi-direzione
Comunicazione	RS485/Bacnet	RS485/Bacnet	RS485/Bacnet
Uscita del segnale	4-20mA/Pulse/Frequency	4-20mA/Pulse/Frequency	4-20mA/Pulse/Frequency



Accuratezza

Diametro del tubo (millimetri)	Velocità (m/s)	Accuratezza
3-20	<0>	+ 0,25% FS
	0.3-1	+ lettura 1,0%
	1-15	+ 0,25% letture
25-600	0.1-0.3	+ 0,25% FS
	0.3-1	+ 0,5% letture
	1-15	+ 0,3% letture
700-3000	<0>	+ 0,25% FS
	0.3-1	+ lettura 1,0%
	1-15	+ 0,25% letture

























Selezione di modello



Avviso sulla selezione di tipo locale e di tipo a distanza:



Il tipo a distanza significa che l'esposizione del convertitore e del trasmettitore è montata nelle posizioni differenti, ha suggerito di selezionare
la ripresa esterna scrive nelle seguenti circostanze:

• La temperatura del sole dell'esposizione del convertitore o di temperatura ambiente è ℃ oltre 60
• L'alta umidità o l'aria corrosiva è esistito
• Vibrazione seria del tubo
• Il bisogno magnetico del tester è sospeso o sommergibile, colto difficile fuori
• L'altro stato abrasivo

Nessun	Modello
	YF	Flussometro elettromagnetico
	TF	Turbina
	VF	Votex
	LX	Ruota della pala
	T	Ultrasonico
		Modo di esposizione di E/F	E: esposizione compatta/locale, F: esposizione a distanza
			Diametro del tubo	Tipo (millimetri)
			xxxx	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Codice	Accuratezza
			1	+ 0,5% FS
			2	+ FS 1,0%
			3	+ 0,2% FS
				Codice	Tipo
				N	Convertitore: 12/24 VCC, uscita di impulso
					Trasmettitore: 24VDC, outpt 4-20mA
				B	Intelligente, batteria del leone, nessun'esposizione locale
				G	L'esposizione astuta e locale, 4-20mA ha prodotto
				C1	Esposizione astuta e locale, RS485
				C2	Esposizione astuta e locale, HART
					Codice	Tipo
					S	Alloggio di acciaio al carbonio
					L	Alloggio di acciaio inossidabile
					G	Alloggio ad alta pressione
					HL	elettrodo 316L
					HTi	Elettrodo di titanio
					HTa	Elettrodo di Tantlum
					HC	Elettrodo di Hastelloy-C
					L1	Media liquidi
					L2	Media del gas
					P	Compensazione di pressione
					T	Compensazione di temperatura
					Pinta	Pressure&Temp. Compensazione
					F	Fodera di PTFE
					X	Manicotto di gomma
Campione: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, esposizione locale, diametro: 100mm, + 0.5%FS, alloggio di acciaio al carbonio, astuto, 4-20mA outpt, RS485, 316L elettrodi, metro liquido di media, fodera di PTFE























































































Liquido di conteggio applicabile:

• Media liquidi conduttivi, conducibilità > 5 µS/cm
• Varie soluzioni acquose conduttive, soluzioni dell'acqua, acido & sostanze caustiche
• Residui, fanghi e liquidi abrasivi del cuscinetto del grasso, liquido corrosivo, acqua di rubinetto municipale, acque reflue, sporche
  acqua, cartiera efluenta, fibrosa, viscosa, alimento & bevanda

misurare Non applicabile mediale

• Gas industriale, aria compressa, vapore, o liquido con il grande contenuto di gas
• Il liquido è conduttivo non conduttivo o basso, come olio lubrificante, olio pulito, acqua di raffreddamento criogenica e, pura
  acqua, gas pulito, ecc.



Diametro del tubo, flusso espiratorio e dimensione del prodotto

Diametro	Flusso espiratorio (m3/h)			Dimensione del prodotto (millimetri)
(millimetro)	Normale	Min	Massimo	L	D	H	H1
15	1,5	0,06	9,5	150	95	272	254
20	2,5	0,11	16,9		105	277	254
25	3,5	0,18	26,5		115	283	254
32	6	0,29	43,6		140	297	270
40	10	0,45	67,8		150	307	280
50	15	0,71	106,0	200	165	318	294
65	25	1,19	179,1		185	337	313
80	40	1,81	271,4		200	352	326
100	60	2,83	424,1	250	220	371	344
125	100	4,42	665		250	401	372
150	135	6,36	954	300	285	431	403
200	250	11,3	1696	350	340	486	460
250	375	17,66	2650	400	395	547	511
300	540	25,43	3817	450	445	597	565
350	735	34,62	5195		505	657	620
400	960	45,22	6785	500	565	717	675
450	1200	57,23	8588	550	615	757	727
500	1500	70	10602	600	670	817	782
600	2160	100	15268		780	917	782
700	2950	138	20781	700	895	1027	1068
800	3850	180	27100	800	1015	1137	1157























































Applicazioni industriali

Prodotto chimico	Alimento & bevanda	Cartiera
Metallurgia	Protezione dell'ambiente	Idraulico
Estrazione mineraria	Inossidabile	Petrolio
Farmacia	Condizionatore d'aria	Stabilimento di trasformazione efluente
Desalificazione dell'acqua di mare	Farmacia	Trattamento delle acque















Vantaggio competitivo

• Conformità alle norme internazionali: ISO14001, GB/T28001, ISO9001-2008/GB/T50430
• Controllo dei processi rigoroso
• Attrezzatura avanzata di calibratura
• Gruppo dell'ingegnere
